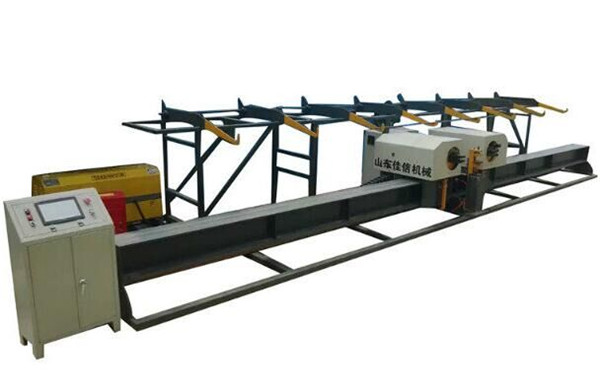

CNC نوار فولادی نوار خم ماشین

1. عملیات ساده، اندازه گیری طول اتوماتیک، خم شدن اتوماتیک و نمونه سازی سریع.

2. فاصله بین طول پردازش و زاویه را آسان می کند.

3. برنامه نویسی کامپیوتر، می تواند صدها گرافیک را ذخیره کند.

4. خم شدن موتور هوشمند دو طرفه می تواند 12 حرکت سر انجام دهد.

5. بازده تولید بالا است. متوسط ظرفیت پردازش روزانه 5500/1 نفر است که می تواند 22 کارگر را جایگزین کند که بیش از 10 برابر تولید تجهیزات پردازش سنتی است.

6. سرمایه گذاری تجهیزات کوچک است، خطای پردازش محصولات نهایی کوچک است و هزینه کار کاهش می یابد.

7. تجهیزات با یک پمپ هوا برای تامین منبع گاز مجهز شده است.

نمودار بلوک جریان جریان مرکز خم نوار فولادی هوشمند:

دستگاه شیب دار تغذیه مستقیم دستگاه مکانیکی بافر انتقال زنجیره ای دستگاه اتوماتیک خمش اتوماتیک نوار فولادی (چپ)، مکانیزم گیره اتوماتیک نوار فولادی، نوار فولادی متحرک اتوماتیک دستگاه خم شدن (راست) دستی جمع آوری محصولات نهایی

اصل کار:

---

چپ و راست دو دستگاه های خم کن اتوماتیک نوار فولادی موتورها و زنجیرهای ترمز متناوب ترمز متناوب در مکانیزم کشش دو طرفه رانده می شوند و به ترتیب به موقعیت صفر مربوط می شوند. هنگامی که نوار فولادی باید خم شود، نوار فولادی به وسیله مکانیزم بافر انتقال زنجیره ای به قلاب افتاده و نوار فولادی به صورت دستی به شکاف موقعیت دو دستگاه خم اتوماتیک وارد می شود. نوار فولادی توسط دستگاه سفت کننده گیر کرده و سیستم کنترل سیستم کنترل را آغاز می کند، به طوری که ترمز تبدیل فرکانس دو محوره کششی دو میله فولادی را به طور خودکار خم می کند. دستگاه خمش به طور خودکار به قسمت خم شده نوار فولادی منتقل می شود. محور خمش دو دستگاه فولادی خم کنی و دو دستگاه فولادی چپ و راست می تواند بر اساس دستورالعمل برای خم شدن تشکیل شود. پس از تشکیل خمشی نوار فولادی در بالا تکمیل می شود، مکانیزم کشش دو طرفه، دو دستگاه خمش اتوماتیک را به صورت اتوماتیک حرکت می دهد تا به شکل خمشی نوار فولادی حرکت کند. دستگاه سفت کننده نوار فولادی را خم می کند و عمل خمش را به نوار فولادی تکرار می کند تا خم شدن کامل نوار فولادی، مکانیزم بستن نوار فولادی را کاهش می دهد و دستی ساخته می شود. نوار فولادی به پایان رسیده است.

پس از اتمام روند خمش نوار فولادی، اقدامات بالا را تکرار کنید.

مدل		GW-32
ظرفیت خم شدن		قطر میلگرد	خم زاویه
		6-28 میلیمتر	+ 180 درجه
			-120 درجه
		32 میلیمتر	+ 90 درجه
			-90 درجه
سرعت حرکت سر (متر / ثانیه)		0.6
دقت زاویه (°)		± 0.5
سرعت خمشی (° / ثانیه)		60
دقت طول (میلی متر بر متر)		± 1
طول کوتاه میلگرد (میلی متر)		470
طول نوار جانبی کوتاه (میلی متر)		90
قدرت (کیلووات)		15
ابعاد (L * W * H)		12 متر * 2.1 متر * 1.6 متر
وزن (T)		5
ظرفیت	قطر (میلی متر)	10 12 14 16 20 22 25 28 32
	قطعات	6  5  4  4  3 2  2  1  1

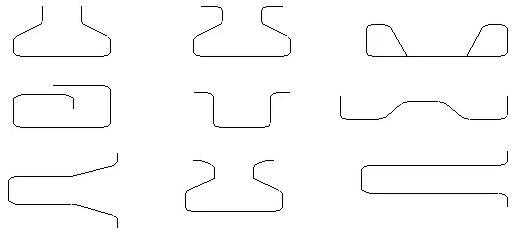

یک نمونه از خم شدن

تصویر خم معکوس

جزئیات سریع

---

شرایط: جدید
محل منبع: شاندونگ، چین (سرزمین اصلی)
نام تجاری: JIAXIN
شماره مدل: GW-32
نوع ماشین: دستگاه خمش
مواد اولیه: نوار فولادی
مواد / فلز فرآوری شده: فولاد کربن
قدرت: Cnc، 15KW
اتوماسیون: خودکار
خدمات اضافی: خم شدن
صدور گواهینامه: ISO 9001: 2000، ISO9001: 2008
نام محصول: GW32 CNC نوار فولادی نوار خم ماشین
نوع: خم شدن میلگرد
رنگ: آبی و زرد
وزن: 5000 کیلوگرم
خم شدن سرعت: 0.6m / s
خم شدن دقت: ± 0.5 درجه
ابعاد: 12000 * 2100 * 1600 میلیمتر
پایه طول دقت: ± 1mm
خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات
